КОМПАС-3D — это отечественная система трёхмерного проектирования, получившая широкое распространение на предприятиях разного профиля благодаря сочетанию понятного интерфейса и серьёзного набора инструментов для твёрдотельного и поверхностного моделирования. Решение предназначено для быстрого перехода от идеи к рабочей 3D-модели и далее к полному комплекту конструкторской документации, приемлемой для производства.
Ключевая особенность — национальное математическое ядро C3D и параметрический подход разработки, реализованные специалистами разработчика. Благодаря этому обеспечивается высокая точность построений, надёжность геометрии и гибкость параметрических связей.
Общая функциональность — платформа обеспечивает полный цикл проектирования: от создания сложной трёхмерной модели до выпуска комплектов рабочей документации в соответствии с действующими стандартами (ГОСТ, отраслевые СТП и прочие требования).

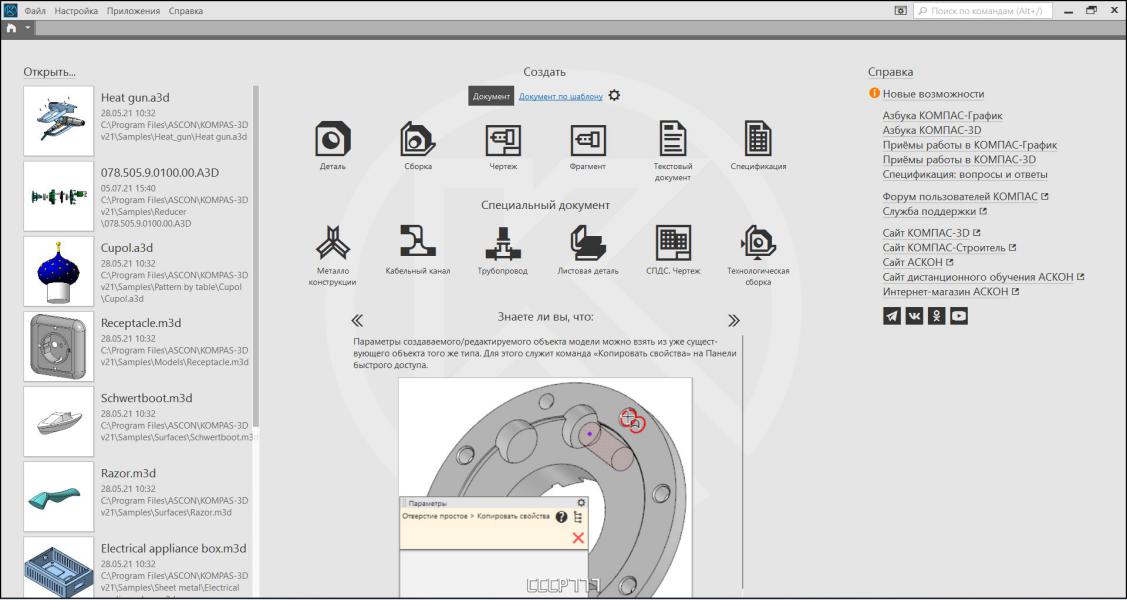

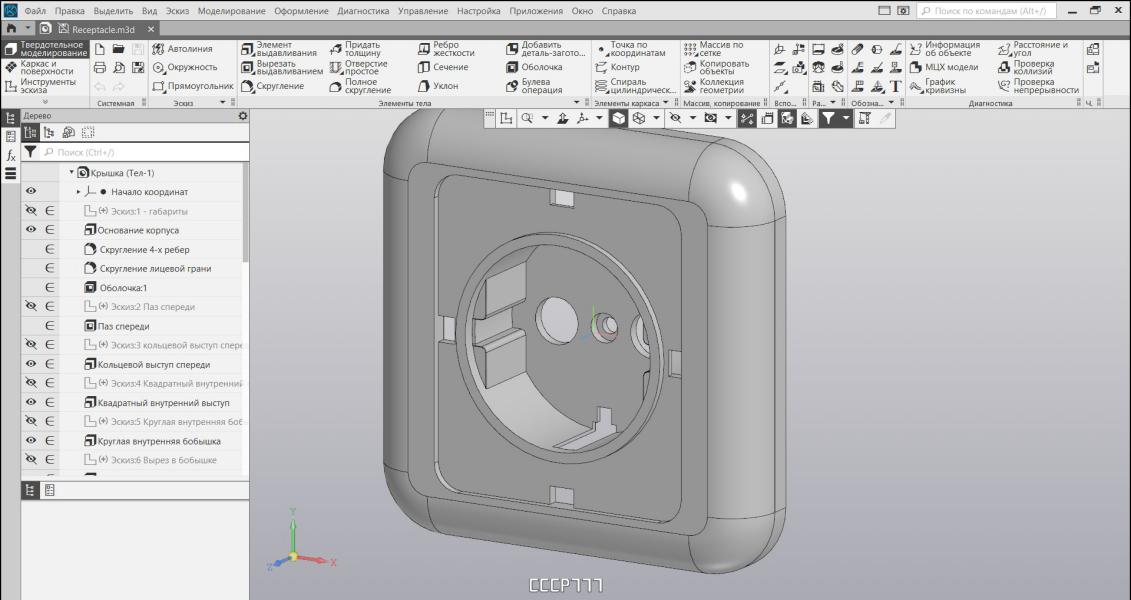

Трёхмерное моделирование — развитые средства твёрдотельного, поверхностного и параметрического моделирования, поддержка рабочих исполнений деталей и сборок с автоматическим формированием спецификаций и чертежей с вариантами исполнений.
Управление допусками — возможность задания допусков для управляющих размеров в эскизах и операциях построения, что обеспечивает точность при последующем изготовлении.
Работа с большими сборками — механизмы слоёв, частичной подгрузки, специализированные алгоритмы оптимизации позволяют эффективно работать с проектами, включающими тысячи и десятки тысяч деталей и подсборок. Поддерживается управление слоями в 3D-пространстве.
Листовое моделирование — инструменты для создания листовых тел: гибы, отверстия, штамповки, буртики, замыкания углов и развёртки с получением ассоциативной документации развёртки.
Поддержка литейных задач — команды для формирования литейных уклонов, линий разделения формы, полостей с учётом усадки.
Параметрические библиотеки — создание и использование пользовательских библиотек типовых элементов с параметрическим управлением.
Документация и отчёты — встроенная система КОМПАС-График обеспечивает выпуск чертежей, спецификаций, схем и текстовых документов; доступны отчёты по составу изделия и пользовательским атрибутам.
3D-размеры и требования — проставление размеров, обозначений и ТЗ непосредственно в 3D-моделях по стандарту ЕСКД (ГОСТ 2.052–2006).
Интернациональная совместимость — поддержка Unicode для корректной работы с любыми языками.
Обмен данными с другими системами — импорт/экспорт редактируемых 3D/2D форматов (STEP, ACIS, IGES, DWG, DXF, Parasolid и другие) и возможность прямого использования компонентов из ведущих CAD-пакетов.
Обработка полигональных данных — работа со STL, OBJ, JT позволяет интегрировать результаты 3D-сканирования и решать задачи обратного инжиниринга.
Защита данных — модульная система защиты интеллектуальной собственности и конфиденциальной информации реализована отдельным компонентом (КОМПАС-Защита).
Базовый функционал легко дополняется специализированными приложениями, которые автоматизируют отраслевые операции и сокращают время разработки: проектирование трубопроводов, расчёт металлоконструкций, генерация крепёжных узлов и т.д. Пользователь формирует набор приложений под свои задачи, получая только нужные инструменты.
Примеры прикладных решений:
«Компас-Shaft 3D» — проектирование валов и передач;
Инсталляционный пакет традиционно включает несколько блоков: – основную платформу для машиностроения и приборостроения; – строительную конфигурацию; – каталоги электроснабжения для строительного блока.
Состав основной конфигурации (ориентировочно):
основные модули: КОМПАС-3D, КОМПАС-График, система спецификаций, текстовый редактор, средства чтения проприетарных форматов, обучающие материалы, шаблоны и примеры документов, шрифты, SDK и прочие утилиты;
механические приложения: проектирование валов, передачи, анимация механизмов, пружины, каталоги редукторов, электродвигателей и муфт, инструменты для расчёта размерных цепей;
оборудование: модули для металлоконструкций, трубопроводов, кабельных каналов, сварочных соединений;
электротехника и электроника: приложения для работы с кабелями, конвертеры eCAD↔КОМПАС;
оснастка и инструмент: решения для проектирования пресс-форм, штампов и связанных библиотек;
универсальные дополнительные утилиты: авторасстановка позиций, конвертер единиц, базы материалов и сортаментов, библиотеки стандартных изделий, средства проверки документации, фотореалистичный рендерер Artisan Rendering и поддержка популярных форматов импорта/экспорта.
Строительная конфигурация содержит прикладные модули и каталоги для проектирования зданий и инженерных систем: железобетонные конструкции, архитектурные разделы, отопление и вентиляция, водоснабжение и канализация, металлоконструкции, электроснабжение, инструменты для генплана, каталоги строительных материалов и пр.

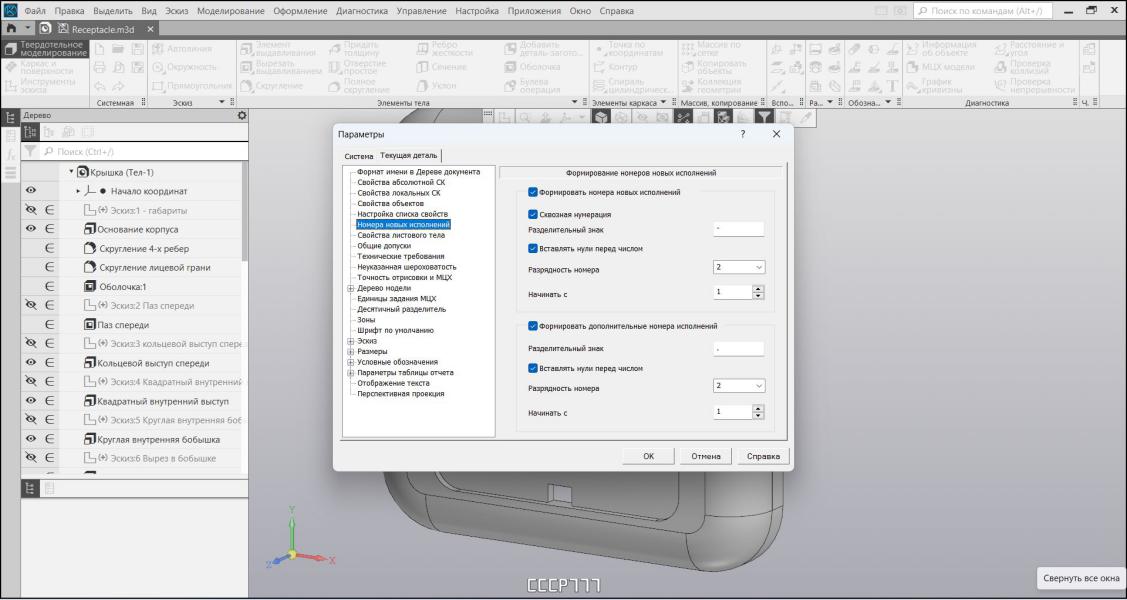

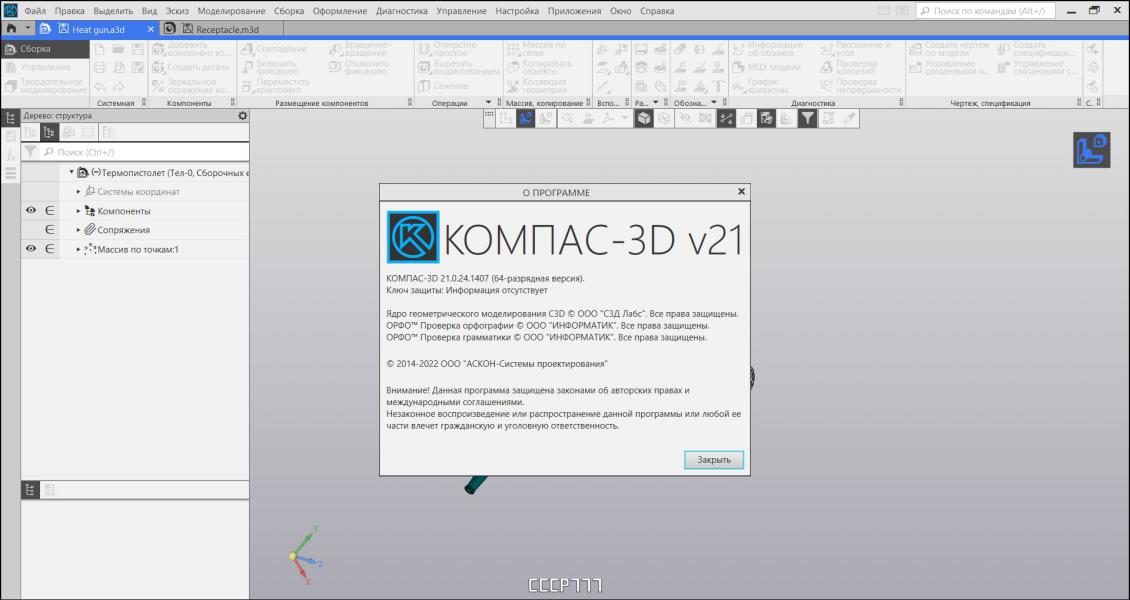

Основные компоненты в предлагаемой поставке — КОМПАС-3D версии v21 с набором прикладных модулей, строительная конфигурация и модуль КОМПАС-Электрик.
Дополнительные инструменты в папке TOOLS — модули ЧПУ для фрезерной и токарной обработки, каталоги электроснабжения, экспертные подсистемы и механизмы экспресс-автоматизации.
В папке RelNotes находятся PDF-файлы с описанием изменений и исправлений в релизе.
Указана совместимость с наборами библиотек и примерами; для интеграции доступны SDK-инструменты и примеры сценариев.
В документации указываются рекомендации по развёртыванию и переносимости на серверы и рабочие станции.
КОМПАС-3D — отечественная система трёхмерного проектирования, не зависящая от импорта, ставшая опорным инструментом для тысяч предприятий и десятков тысяч инженеров и конструкторов. Система применяется при создании изделий основного и вспомогательного производства в самых разных отраслях: машиностроении (транспортном, сельскохозяйственном, энергетическом, нефтегазовом, химическом и так далее), приборостроении, авиа- и судостроении, станкостроении, вагоностроении, металлургии, в строительной отрасли и при проектировании потребительских товаров.
